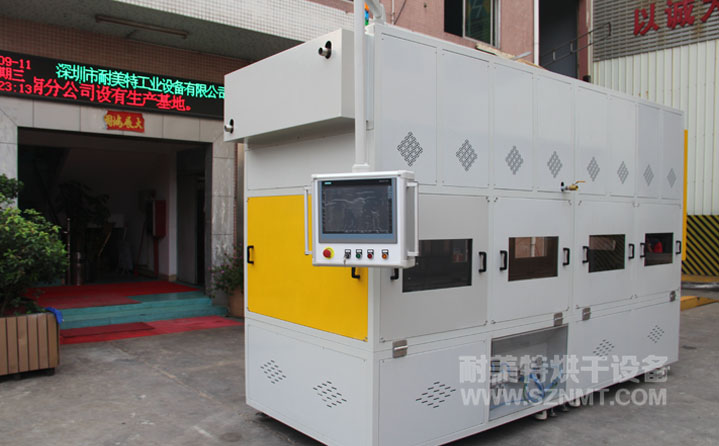

一、汽車電機加熱冷通自動化烘烤線工藝
1.產品：電機定子，外徑100-170mm，軸長200-450mm
2.生產節拍 84S/件
3.重量：10-30kg
4.輸入溫度：170±10℃
5.輸出溫度：42℃
6.冷卻時間：30min
二、汽車電機加熱冷通自動化烘烤線主要技術參數
1、內膽尺寸：長3900*進料口高550*內寬1100mm；
2、外形尺寸（約）：總長4000*高1740*寬1200mm；
3、外殼溫度：爐外壁溫度不超過室溫+5℃；
4、風向：每個工位從上至下強制鼓風。頂部從下至上抽風。
5、電源：三相五線制，380V，50HZ
6、功率：約15KW。
三、汽車電機加熱冷通自動化烘烤線爐體結構特征
1、外殼材料：采用1.5mm冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗。四周各開有透
視窗口，人員可在四周觀察到設備運行情況。外殼顏色“RAL7035”，移動件顏色“RAL1023”。
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕。
3、爐體底架：采用50*50*2mm碳鋼方通焊接制作；
4、檢修：兩側各開有兩扇檢修門。
四、汽車電機加熱冷通自動化烘烤線控制系統
1、冷卻風機：每個工位配有臺灣新運風0.37KW離心風機，功率370W/臺,流量800m3/h；側面吸風口裝有
不銹鋼冷卻盤管。
2、冷水機：客戶提供冷卻水源（提供的水源15-20℃,3bar）；
3、自動門：放取料口配有自動升降門，兩側裝L形滑軌，配有FESTO氣動元件控制。氣控門有防夾手功能。
4、輸送帶：采用ETON輸送系統,NMT控制；配有27件鋁制工裝盤，尺寸W240*L240mm,上面配特氟龍固定塊。
5、電柜：自制，放于設備底部。
五、汽車電機加熱冷通自動化烘烤線環境條件
1、環境溫度：-5℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz
六、汽車電機加熱冷通自動化烘烤線培訓
進行技術培訓
